Bút Thử Điện Đa Năng – Đo Điện Áp Cao Chính Xác – HBTD00355

I. Cấu Tạo Và Nguyên Lý Hoạt Động Của Bút Thử Điện

Bút thử điện đo điện áp là một công cụ nhỏ gọn nhưng bên trong lại chứa nhiều chi tiết kỹ thuật quan trọng, giúp người dùng nhận biết nơi có điện áp, một cách an toàn và nhanh chóng. Cấu tạo của bút thử điện nhìn chung khá đơn giản, nhưng mỗi chi tiết đều có một chức năng riêng và phối hợp với nhau để cho ra kết quả kiểm tra chính xác.

Vỏ bút thường làm từ nhựa cách điện, vừa có khả năng chịu nhiệt, vừa cách ly dòng điện an toàn cho người dùng. Hình dạng của bút nhỏ dài, tương tự như một chiếc tua vít, giúp dễ sử dụng và thao tác ở nhiều góc độ, kể cả những nơi hẹp.

Bên trong vỏ bút là hệ thống kim loại dẫn điện và điện trở. Phần đầu bút là mũi thử, thường làm bằng thép hoặc hợp kim dẫn điện tốt, có nhiệm vụ tiếp xúc trực tiếp với nguồn điện hoặc thiết bị cần kiểm tra. Dòng điện từ nguồn sẽ truyền qua mũi bút đến bộ điện trở nằm bên trong. Điện trở này đóng vai trò hạn chế dòng điện xuống mức cực nhỏ, đủ để kích hoạt cơ chế báo tín hiệu nhưng không gây nguy hiểm.

Bộ phận báo tín hiệu của bút thử điện có thể là bóng đèn neon, đèn LED hoặc màn hiển thị điện tử tùy theo loại bút. Ở bút thử truyền thống, bóng đèn neon sẽ phát sáng khi phát hiện dòng điện. Với các loại bút điện tử hoặc cảm ứng, đèn LED sẽ sáng hoặc phát tiếng bíp khi phát hiện điện áp. Ngoài ra, trên một số mẫu bút còn tích hợp mạch cảm biến giúp nhận diện điện áp mà không cần tiếp xúc trực tiếp với kim loại.

Nguyên lý hoạt động của bút thử điện dựa trên việc dòng điện hoặc điện trường tác động lên bộ phận cảm biến và truyền tín hiệu báo về cho người dùng. Ở loại truyền thống, khi mũi bút chạm vào dây hoặc ổ điện, điện áp sẽ đi qua điện trở, truyền qua bóng đèn và qua cơ thể người (thông qua tay cầm chạm vào đầu bút), tạo thành một mạch điện khép kín.

Dòng điện cực nhỏ này làm đèn phát sáng nhưng sẽ không gây ảnh hưởng cho người dùng. Ở các dòng hiện đại, nguyên lý được nâng cấp với mạch khuếch đại và cảm biến, giúp phát hiện điện áp mà không cần chạm trực tiếp, tăng mức độ an toàn và độ tiện dụng.

Chính nhờ cấu tạo đơn giản nhưng tinh tế và nguyên lý hoạt động thông minh này, bút thử điện đã dần trở thành một dụng cụ kiểm tra điện không thể thiếu với thợ điện, kỹ thuật viên cũng như các hộ gia đình.

II. Các Loại Bút Thử Điện

1. Bút Thử Điện Truyền Thống

Có bao nhiêu loại bút thử điện trên thị trường hiện nay? Bút thử điện có nhiều loại trên thị trường để đáp ứng các nhu cầu đa dạng của người dùng. Loại đầu tiên và cũng lâu đời nhất là bút thử điện truyền thống. Dòng bút này thường sử dụng bóng đèn neon và yêu cầu người dùng chạm mũi bút trực tiếp vào điểm cần kiểm tra, đồng thời tay phải tiếp xúc với phần kim loại ở đuôi bút để tạo thành mạch điện khép kín. Khi có điện áp, bóng đèn neon sẽ phát sáng báo hiệu.

Ưu điểm của loại này là giá khá rẻ, cấu tạo dễ sử dụng, gần như ai cũng có thể thao tác. Tuy nhiên, nhược điểm nằm ở việc phải tiếp xúc trực tiếp với nguồn điện và chỉ kiểm tra được điện xoay chiều, đồng thời độ nhạy không cao trong môi trường điện áp thấp.

2. Bút Thử Điện Điện Tử

Tiếp theo là bút thử điện điện tử – phiên bản nâng cấp của loại truyền thống. Thay vì dùng bóng neon, sản phẩm này sử dụng đèn LED hoặc màn hiển thị kỹ thuật số, cho khả năng đo chính xác hơn và thường có dải điện áp rộng, từ thấp đến cao. Nhiều mẫu còn tích hợp thêm chức năng đo tần số hoặc điện một chiều. Điểm mạnh của loại điện tử là độ nhạy cao và dễ đọc kết quả, nhưng đổi lại giá thành cao hơn và cần pin để hoạt động.

3. Bút Thử Điện Cảm Ứng

Một cải tiến đáng chú ý là bút thử điện cảm ứng, loại bút này cho phép kiểm tra điện áp mà không cần chạm trực tiếp vào phần dẫn điện. Người dùng chỉ cần đưa đầu bút lại gần dây hoặc ổ điện, nếu có điện, đèn LED sẽ sáng hoặc phát ra âm báo. Đây là lựa chọn lý tưởng để người dùng an toàn tuyệt đối, đặc biệt là khi kiểm tra các dây trần hoặc ổ điện hỏng. Dù vậy, nhược điểm của loại cảm ứng là dễ bị nhiễu nếu ở môi trường nhiều thiết bị điện hoặc dây dẫn chằng chịt, khiến kết quả đôi khi không hoàn toàn chính xác.

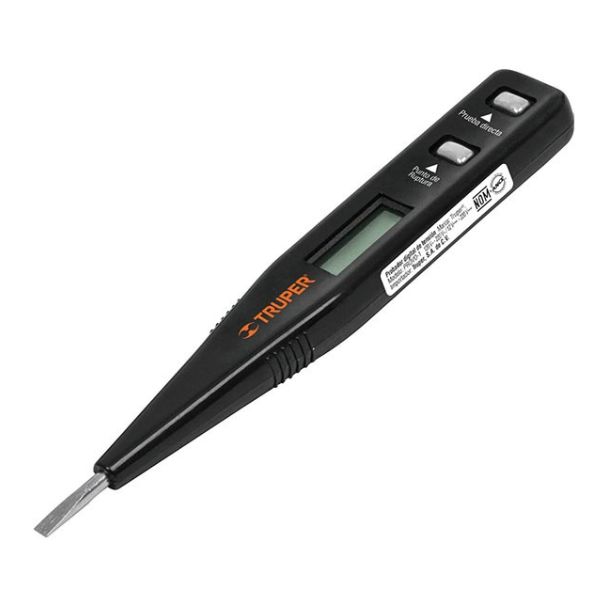

4. Bút Thử Điện Đa Chức Năng

Bên cạnh đó, bút thử điện đa chức năng cũng rất được ưa chuộng nhờ kết hợp đủ chức năng sử dụng trong một sản phẩm. Ngoài việc phát hiện điện áp, loại bút này có thể xác định dây nóng – dây nguội, kiểm tra tính liên tục của mạch điện, đo dòng một chiều, thậm chí một số model còn tích hợp đèn pin chiếu sáng. Ưu điểm rõ ràng là tính tiện dụng và tiết kiệm chi phí mua nhiều thiết bị, nhưng nó cũng đòi hỏi người dùng hiểu rõ cách vận hành để tận dụng hết tính năng.

5. Bút Thử Điện Chuyên Dụng

Cuối cùng là bút thử điện chuyên dụng, thường được sử dụng bởi thợ điện hoặc kỹ thuật viên trong môi trường công nghiệp. Loại này với thiết kế chắc, chống nước và hoạt động ổn định ở điện áp cao. Một số phiên bản còn hỗ trợ đo điện áp lên đến hàng nghìn volt và tích hợp mạch lọc nhiễu để cho chính xác hơn. Dù vậy, giá của thiết bị này hơi cao và không thực sự cần thiết với những người chỉ dùng trong gia đình.

Với sự đa dạng này, mỗi loại bút thử điện đều có ưu và nhược điểm riêng, nên lựa chọn cân nhắc sản phẩm cho môi trường làm việc và ngân sách để đảm bảo an toàn nhất.

III. Cách Sử Dụng Bút Thử Điện

Dù bút thử điện là một dụng cụ đơn giản, nhưng để cho kết quả chính xác và an toàn, người dùng cần hiểu rõ cách thao tác đúng với từng loại bút. Trước khi bắt đầu, luôn đảm bảo tay khô ráo, đứng trên bề mặt cách điện và không dùng ở nơi ẩm ướt.

Với bút thử điện truyền thống, cách sử dụng khá trực quan. Người dùng cầm bút sao cho ngón tay tiếp xúc với phần kim loại ở đuôi bút, sau đó chạm mũi bút vào phần cần kiểm tra như ổ cắm, đầu dây điện hoặc thiết bị. Khi có điện áp xoay chiều, bóng đèn neon bên trong sẽ phát sáng. Lưu ý, loại bút này chỉ hoạt động khi cơ thể người tham gia vào mạch điện, vì vậy cần đảm bảo phần kim loại ở đuôi bút tiếp xúc tốt với tay. Đồng thời, không sử dụng loại này cho điện áp quá thấp hoặc dòng điện một chiều vì kết quả sẽ không chính xác.

Với bút thử điện điện tử, thao tác tương tự nhưng đơn giản hơn. Thay vì phải chạm vào phần kim loại ở đuôi bút, bạn chỉ cần bật công tắc (nếu có), sau đó chạm mũi bút vào điểm cần kiểm tra. Kết quả sẽ hiển thị qua đèn LED hoặc màn hình số. Trong quá trình sử dụng, cần đảm bảo pin còn đủ dung lượng để bút hoạt động chính xác.

Đối với bút thử điện cảm ứng, cách sử dụng an toàn và tiện lợi nhất. Bạn chỉ cần bật bút (hoặc một số loại tự bật khi phát hiện điện trường) và đưa đầu bút lại gần dây dẫn hoặc ổ điện. Nếu có điện, bút sẽ phát sáng hoặc phát tiếng bíp. Loại này không yêu cầu chạm trực tiếp vào phần dẫn điện, rất phù hợp cho kiểm tra dây bị đứt ngầm hoặc xác định dây nóng – dây nguội. Tuy nhiên, để tránh báo sai do nhiễu, bạn nên giữ khoảng cách hợp lý và không kiểm tra quá gần nhiều dây song song.

Với bút thử điện đa năng, cách dùng phức tạp hơn một chút vì có nhiều chế độ kiểm tra. Trước tiên, bạn cần chọn đúng chức năng trên núm xoay hoặc nút bấm, chẳng hạn như chế độ đo điện áp, chế độ kiểm tra liên tục mạch, hoặc chế độ dò dây. Sau đó, thao tác theo hướng dẫn của từng chế độ. Ví dụ, để kiểm tra liên tục mạch điện, bạn sẽ cần chạm hai đầu đo của bút vào hai điểm cần kiểm tra và quan sát tín hiệu báo.

Riêng bút thử điện chuyên dụng dùng trong công nghiệp thường kèm theo hướng dẫn chi tiết từ nhà sản xuất, vì có thể đo ở điện áp rất cao và môi trường đặc biệt. Người sử dụng cần tuân thủ chế độ an toàn, bao gồm việc đeo găng cách điện, đội mũ bảo hộ và đứng trên tấm thảm cách điện khi thao tác.

Dù sử dụng loại nào, một nguyên tắc chung quan trọng là luôn kiểm tra bút trước khi dùng bằng cách thử vào nguồn điện chắc chắn đang hoạt động, để đảm bảo bút không bị hỏng hoặc pin không hết. Sau khi sử dụng, hãy đặt bút ở nơi ráo, tránh ẩm ướt để có thể sử dụng lâu dài.

IV. Các Câu Hỏi Thường Gặp Về Bút Thử Điện

1. Bút thử điện có nguy hiểm không?

Nếu sử dụng đúng cách, bút thử điện hoàn toàn an toàn với người dùng. Các loại dụng cụ cách điện truyền thống được thiết kế với điện trở hạn dòng, đảm bảo dòng điện qua cơ thể người cực nhỏ và không gây giật. Với các loại điện tử hoặc cảm ứng, mức độ an toàn còn cao hơn vì có thể kiểm tra điện mà không cần chạm trực tiếp vào phần dẫn điện. Tuy nhiên, nếu bút bị hỏng, nứt vỏ hoặc người dùng thao tác sai trong môi trường ẩm ướt, nguy cơ mất an toàn vẫn tồn tại.

2. Tại sao bút thử điện không sáng dù nguồn điện vẫn hoạt động?

Có nhiều nguyên nhân: bút có thể bị hỏng, bóng đèn neon hoặc LED đã cháy, pin hết (đối với loại điện tử), hoặc tay người không chạm vào phần kim loại đuôi bút (đối với loại truyền thống). Ngoài ra, nếu điện áp quá thấp, bút truyền thống sẽ không đủ nhạy để phát hiện.

3. Bút thử điện cảm ứng có chính xác tuyệt đối không?

Bút cảm ứng rất tiện lợi nhưng cũng không tuyệt đối chính xác. Trong môi trường có nhiều thiết bị điện hoặc dây dẫn song song, bút có thể bị nhiễu và báo giả. Ngược lại, nếu dây được bọc cách điện quá dày hoặc điện áp rất thấp, bút cũng có thể không nhận diện được. Vì vậy, khi nghi ngờ, bạn nên kiểm tra lại bằng một phương pháp khác để chắc chắn.

4. Có thể dùng bút thử điện để kiểm tra điện một chiều không?

Bút thử điện truyền thống không kiểm tra được điện một chiều. Để đo DC, bạn cần dùng dụng cụ cách điện điện tử, đa năng hoặc chuyên dụng. Khi mua bút, nên đọc kỹ thông số kỹ thuật để biết dải điện áp và loại dòng điện mà bút hỗ trợ.

5. Làm thế nào để bảo quản bút thử điện tốt nhất?

Nên cất bút ở nơi ráo và không để tiếp xúc trực tiếp với ánh nắng gắt trong thời gian dài. Với loại điện tử hoặc đa năng, cần tháo pin khi không sử dụng để tránh rò rỉ. Ngoài ra, nên kiểm tra bút định kỳ bằng cách thử vào nguồn điện hoạt động để thiết bị luôn sẵn sàng.
