I. Giới thiệu

Bút thử điện là thiết bị đơn giản nhưng rất hữu ích, cho phép người dùng kiểm tra nhanh chóng và chính xác xem một thiết bị, ổ cắm hoặc phích cắm có đang mang điện hay không.

Với thiết kế nhỏ gọn, tiện lợi và dễ sử dụng, bút thử điện kiểm tra an toàn điện đã trở thành vật dụng không thể thiếu trong hộ gia đình, công ty và những người làm trong ngành kỹ thuật điện.

Với tính năng phát hiện dòng điện nhỏ thông qua cơ thể người, bút thử điện giúp người dùng nhận biết sự tồn tại của điện một cách an toàn, tránh được những rủi ro điện giật không mong muốn.

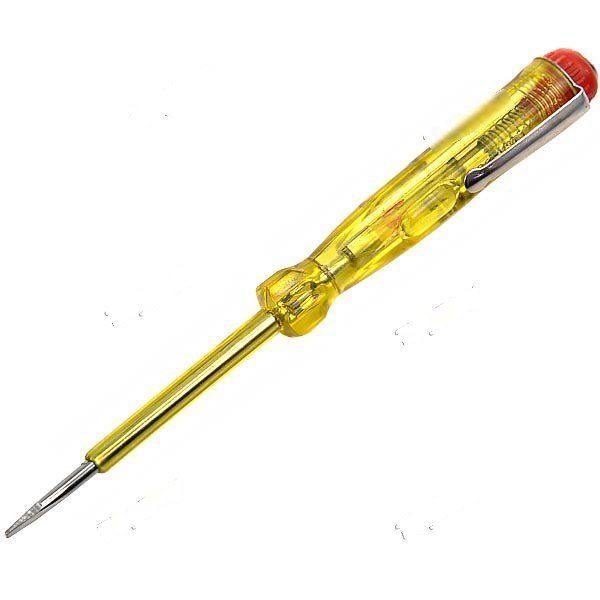

II. Cấu tạo của Bút thử điện

Bút thử điện là một thiết bị nhỏ gọn, được thiết kế để người dùng có thể dễ dàng mang theo trong túi áo hoặc túi quần.

• Đầu bút: Phần đầu bút thử điện thường được làm bằng kim loại, đóng vai trò quan trọng trong việc tiếp xúc trực tiếp với vật thể cần kiểm tra như ổ cắm, phích cắm, hay dây điện.
• Điện trở: Bên trong bút có một điện trở có tác dụng giảm dòng điện xuống mức an toàn không dây nguy hiểm.
• Bóng đèn neon: Bút thử điện thường được trang bị một bóng đèn neon nhỏ, có chức năng phát sáng khi phát hiện dòng điện.
• Vỏ bút: Phần vỏ ngoài của bút thử điện thường được làm bằng nhựa cách điện, bảo vệ người dùng khỏi nguy cơ điện giật nhỏ gọn dễ dàng thao tác trong quá trình kiểm tra.
• Pin (đối với bút thử điện cảm ứng): Đối với dòng bút thử điện cảm ứng không tiếp xúc, cấu tạo của bút thường có thêm pin để cung cấp năng lượng cho các cảm biến bên trong hoạt động.

Nhìn chung, cấu tạo của bút thử điện tuy đơn giản nhưng đóng vai trò quyết định trong hiệu quả và sự an toàn của thiết bị này.

Chính những thành phần này đã giúp bút thử điện trở thành một công cụ đắc lực trong việc bảo vệ an toàn điện cho mọi gia đình và kỹ thuật viên điện.

 III. Nguyên lý hoạt động

Bút thử điện an toàn hoạt động dựa trên một nguyên lý khá đơn giản nhưng lại vô cùng hiệu quả trong việc kiểm tra sự tồn tại của dòng điện.

Nguyên lý chính của bút thử điện liên quan đến hiệu ứng điện dung ký sinh trên cơ thể người.

Khi người dùng cầm bút và đầu bút tiếp xúc với nguồn điện, cơ thể người trở thành một phần của mạch điện, từ đó giúp phát hiện dòng điện một cách an toàn.

1. Bút thử điện có tiếp xúc

Khi đầu bút tiếp xúc trực tiếp với một vật mang điện như dây điện, ổ cắm hay thiết bị điện, dòng điện sẽ đi qua điện trở bên trong bút.

Sau đó, dòng điện này đi qua bóng đèn neon, và tiếp tục qua cơ thể người để tạo thành một mạch điện kín.

Nhờ mạch kín này, bóng đèn neon sẽ phát sáng, báo hiệu cho người dùng biết vật thể đó có điện.

Dòng điện qua bút thử điện này rất nhỏ, chỉ vài microampe, không đủ để gây giật điện hay nguy hiểm cho tính mạng.

Đây là lý do tại sao bút thử điện có tiếp xúc rất an toàn khi sử dụng trong các ứng dụng kiểm tra điện cơ bản.

Tuy nhiên, người dùng cần phải cẩn thận khi bút thử điện bị hỏng hoặc ướt, vì lúc này có nguy cơ bị giật do sự cố với điện trở hoặc bóng đèn bên trong.

2. Bút thử điện cảm ứng không tiếp xúc

Khác với loại bút có tiếp xúc, bút thử điện cảm ứng không tiếp xúc hoạt động dựa trên nguyên lý cảm ứng điện từ.

Bút có khả năng phát hiện sự tồn tại của điện trường mà không cần chạm trực tiếp vào vật thể mang điện.

Khi đầu bút được đặt gần một dây điện hoặc thiết bị đang hoạt động, bút sẽ phát hiện dòng từ trường sinh ra từ dòng điện chạy qua vật thể đó.

Cảm ứng từ trường này được truyền đến đèn báo ở đầu bút, và khi phát hiện có điện, đèn sẽ phát sáng hoặc phát ra tín hiệu âm thanh để thông báo cho người dùng.

Điều này giúp người dùng kiểm tra nguồn điện mà không cần tiếp xúc trực tiếp, tăng cường độ an toàn, đặc biệt là trong các trường hợp kiểm tra điện ẩn trong tường hoặc sàn nhà.

3. An toàn khi sử dụng

Cả hai loại bút có tiếp xúc và không tiếp xúc đều được thiết kế để đảm bảo dòng điện đi qua cơ thể người ở mức tối thiểu, không gây nguy hiểm.

Tuy nhiên, khi sử dụng bút thử điện, cần tuân thủ các nguyên tắc an toàn như không dùng bút trong điều kiện ẩm ướt hoặc kiểm tra các nguồn điện một chiều (DC), vì bút thử điện không được thiết kế để kiểm tra loại điện áp này.

Sự cố với điện trở hoặc bóng đèn trong bút cũng có thể dẫn đến nguy cơ điện giật, vì vậy người dùng cần kiểm tra bút thường xuyên để đảm bảo nó vẫn hoạt động tốt.

Bằng cách giúp nhận diện nhanh chóng và an toàn sự hiện diện của điện, bút thử điện đảm bảo an toàn tối đa cho người dùng, giảm thiểu rủi ro từ các tai nạn điện không mong muốn.

IV. Công dụng của bút thử điện

Bút thử điện với khả năng phát hiện dòng điện một cách an toàn và hiệu quả, bút thử điện không chỉ là một công cụ hỗ trợ kiểm tra điện mà còn giúp phòng ngừa các tai nạn liên quan đến điện.

Dưới đây là những công dụng nổi bật của bút thử điện.

• Kiểm tra nguồn điện trong thiết bị

Một trong những công dụng chính của bút thử điện là kiểm tra xem một thiết bị điện, ổ cắm, hoặc phích cắm có đang hoạt động và mang điện hay không.

Chỉ cần chạm đầu bút vào các đầu dây hoặc ổ cắm, bóng đèn trên bút sẽ sáng lên nếu phát hiện có dòng điện, giúp người dùng biết được thiết bị đó có điện hay không.

• Phân biệt dây nóng và dây nguội

Trong hệ thống điện xoay chiều (AC), việc phân biệt giữa dây nóng (dây pha) và dây nguội (dây trung tính) là rất quan trọng để đảm bảo an toàn.

Bút thử điện có thể giúp bạn dễ dàng thực hiện điều này.

Khi kiểm tra, nếu bóng đèn của bút phát sáng, đó là dây nóng.

Nếu bút thử điện không phát sáng, thì đó là dây nguội.

Nhờ vào tính năng này, bạn có thể nhanh chóng phân biệt các dây điện trong quá trình lắp đặt hoặc kiểm tra hệ thống điện.

• Kiểm tra dây điện bị đứt ngầm

Một công dụng khác của bút thử điện cảm ứng không tiếp xúc là khả năng phát hiện dây điện bị đứt ngầm trong tường, sàn nhà hoặc các khu vực khó tiếp cận.

Khi dây điện bị đứt, dòng điện sẽ không chạy qua, khiến hệ thống điện không hoạt động bình thường.

Bằng cách đưa bút thử điện đến gần các vị trí nghi ngờ, bạn có thể xác định chính xác điểm đứt ngầm của dây điện mà không cần tháo dỡ toàn bộ hệ thống.

Điều này giúp tiết kiệm thời gian và công sức trong quá trình sửa chữa.

• Kiểm tra an toàn trước khi sửa chữa

Trước khi thực hiện bất kỳ công việc sửa chữa hoặc bảo trì nào liên quan đến điện, việc kiểm tra xem hệ thống có điện hay không là điều cần thiết để đảm bảo an toàn.

Bút thử điện giúp người dùng kiểm tra nhanh chóng và chính xác, đảm bảo rằng không có dòng điện tồn tại trong thiết bị trước khi bắt đầu công việc.

Điều này giảm thiểu rủi ro bị điện giật hoặc các tai nạn khác liên quan đến điện.

• Kiểm tra điện áp trong các thiết bị và hệ thống

Ngoài việc kiểm tra xem có điện hay không, một số loại bút thử điện hiện đại còn được tích hợp tính năng kiểm tra mức độ điện áp.

Điều này giúp người dùng có thể kiểm tra mức điện áp trong các thiết bị hoặc ổ cắm, từ đó xác định xem nguồn điện có phù hợp với yêu cầu của thiết bị hay không.

Đây là một công cụ hữu ích trong việc bảo đảm rằng các thiết bị điện trong gia đình hoặc công trình được sử dụng đúng cách và an toàn.

• Ứng dụng trong công việc chuyên môn

Đối với các kỹ thuật viên điện, thợ sửa chữa hoặc những người làm trong ngành xây dựng, bút thử điện là một công cụ không thể thiếu.

Bút thử điện giúp họ kiểm tra hệ thống điện một cách nhanh chóng, an toàn và hiệu quả trong quá trình thi công hoặc sửa chữa.

Với các loại bút thử điện cảm ứng không tiếp xúc, người dùng có thể dễ dàng kiểm tra các dây điện ngầm, ổ cắm hoặc hệ thống điện mà không cần phải tiếp xúc trực tiếp với nguồn điện, từ đó tăng cường an toàn lao động.

• Sử dụng trong gia đình

Trong các tình huống cần kiểm tra ổ cắm, thiết bị điện hoặc khi có sự cố về điện, bút thử điện giúp gia đình phát hiện sớm các nguy cơ, từ đó phòng ngừa các tai nạn điện không mong muốn.

Với thiết kế nhỏ gọn, dễ sử dụng, bút thử điện có thể được sử dụng bởi bất kỳ ai trong gia đình để đảm bảo an toàn cho mọi thành viên.

• Phát hiện điện tĩnh và rò rỉ điện

Bút thử điện không chỉ phát hiện dòng điện chính mà còn có khả năng phát hiện điện tĩnh hoặc rò rỉ điện trong các thiết bị.

Điều này rất quan trọng trong việc bảo vệ người dùng khỏi các sự cố điện nguy hiểm như điện giật khi tiếp xúc với vỏ máy, thiết bị hư hỏng hoặc các hệ thống điện không đảm bảo an toàn.

Bằng cách sử dụng bút thử điện, bạn có thể kiểm tra các thiết bị và hệ thống điện định kỳ để phát hiện sớm các vấn đề và khắc phục kịp thời bằng bút thử điện.

Nhờ vào những công dụng đa dạng và tiện ích của mình, bút thử điện chất lượng đã trở thành một thiết bị quan trọng trong cả đời sống hàng ngày và công việc chuyên môn.
